Измеритель LCF
Фото LCF-метра
LCF-метр, это измеритель индуктивности (от 10нГн до 3Гн), емкости (от 0.1пФ до 2мкФ) и частоты (от 10 Гц до 1.1ГГц).
На протяжении многих лет разработка частотомеров и электронных шкал занимает по популярности среди радиолюбителей одно из ведущих мест. За это время данный прибор прошел путь от громоздких и прожорливых монстров на жесткой логике до компактных и экономичных устройств на микроконтроллерах. При этом в последнее время предлагаемые конструкции довольно похожи между собой и отличаются лишь названиями микроконтроллеров, на которых они сделаны. Еще одна популярная тема - измерители емкости и индуктивности. Радиолюбители, занимающиеся ВЧ схемотехникой, знают, что иногда при настройке той или иной конструкции необходим подбор катушек или конденсаторов. В этой ситуации наличие под рукой подобного прибора значительно облегчает задачу. Попытка авторов объединить два вышеупомянутых прибора привела к созданию LCF-метра - устройства, позволяющего измерять частоту, емкость и индуктивность.

      Основные технические характеристики прибора:

Чувствительность в диапазоне 1 (10Гц - 50МГц) со входа А, мВ не хуже 50
Входное сопртивление в диапазоне 1, МОм 1,0±0,1
Погрешность метода измерений в диапазоне 1, Гц ±1
Чувствительность в диапазоне 2 (50МГц - 1100МГц)со входа В, мВ не хуже 50
Входное сопртивление в диапазоне 2, Ом 50±1
Погрешность метода измерений в диапазоне 2, Гц ±64
Минимальная измеряемая емкость, пФ 0,1
Максимальная измеряемая емкость, мкФ не менее 2
Минимальная измеряемая индуктивность, нГн 1,0
Максимальная измеряемая индуктивность, Гн не менее 3

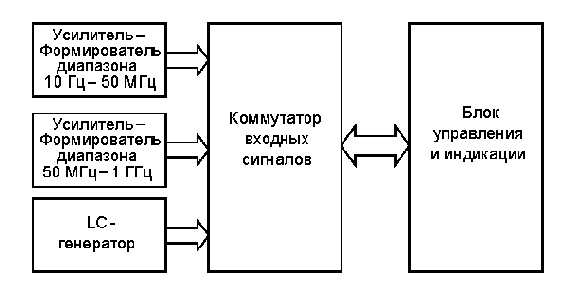

            Структурная схема прибора

структурная схема

В состав структурной схемы прибора входят следующие блоки: - усилитель-формирователь частотомера диапазона 1 (10Гц - 50МГц) - Вход А; - предварительный делитель с ограничителем частотомера диапазона 2 (50МГц - 1100МГц) - Вход В; - LC-автогенератор для измерения емкости и индуктивности; - коммутатор входных сигналов (DD3); - блок управления и индикации (DD4 и H1).

Принципиальная схема измерителя LCF (TIFF CCITT4 300dpi, 40kb)
