Состояния процесса


При использовании такой абстракции все, что выполняется в вычислительных системах (не только программы пользователей, но и, возможно, определенные части операционных систем), организовано как набор процессов. Понятно, что реально на однопроцессорной компьютерной системе в каждый момент времени может исполняться только один процесс. Для мультипрограммных вычислительных систем псевдопараллельная обработка нескольких процессов достигается с помощью переключения процессора с одного процесса на другой. Пока один процесс выполняется, остальные ждут своей очереди.

Как видим, каждый процесс может находиться как минимум в двух состояниях: процесс исполняется и процесс не исполняется. Диаграмма состояний процесса в такой модели изображена на рис. 2.1.


Рис. 2.1.  Простейшая диаграмма состояний процесса

Процесс, находящийся в состоянии процесс исполняется, через некоторое время может быть завершен операционной системой или приостановлен и снова переведен в состояние процесс не исполняется. Приостановка процесса происходит по двум причинам: для его дальнейшей работы потребовалось какое-либо событие (например, завершение операции ввода-вывода) или истек временной интервал, отведенный операционной системой для работы данного процесса. После этого операционная система по определенному алгоритму выбирает для исполнения один из процессов, находящихся в состоянии процесс не исполняется, и переводит его в состояние процесс исполняется. Новый процесс, появляющийся в системе, первоначально помещается в состояние процесс не исполняется.

Это очень грубая модель, она не учитывает, в частности, то, что процесс, выбранный для исполнения, может все еще ждать события, из-за которого он был приостановлен, и реально к выполнению не готов. Для того чтобы избежать такой ситуации, разобьем состояние процесс не исполняется на два новых состояния: готовность и ожидание (см. рис. 2.2).

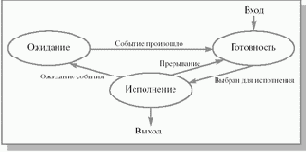

Рис. 2.2.  Более подробная диаграмма состояний процесса

Всякий новый процесс, появляющийся в системе, попадает в состояние готовность.
Операционная система, пользуясь каким- либо алгоритмом планирования, выбирает один из готовых процессов и переводит его в состояние исполнение. В состоянии исполнение происходит непосредственное выполнение программного кода процесса. Выйти из этого состояния процесс может по трем причинам:

  • операционная система прекращает его деятельность;
  • он не может продолжать свою работу, пока не произойдет некоторое событие, и операционная система переводит его в состояние ожидание;
  • в результате возникновения прерывания в вычислительной системе (например, прерывания от таймера по истечении предусмотренного времени выполнения) его возвращают в состояние готовность.


Из состояния ожидание процесс попадает в состояние готовность после того, как ожидаемое событие произошло, и он снова может быть выбран для исполнения.

Наша новая модель хорошо описывает поведение процессов во время их существования, но она не акцентирует внимания на появлении процесса в системе и его исчезновении. Для полноты картины нам необходимо ввести еще два состояния процессов: рождение и закончил исполнение (см. рис. 2.3).

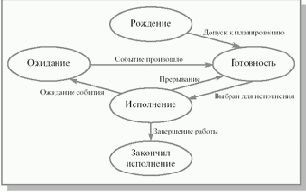

Рис. 2.3.  Диаграмма состояний процесса, принятая в курсе

Теперь для появления в вычислительной системе процесс должен пройти через состояние рождение. При рождении процесс получает в свое распоряжение адресное пространство, в которое загружается программный код процесса; ему выделяются стек и системные ресурсы; устанавливается начальное значение программного счетчика этого процесса и т. д. Родившийся процесс переводится в состояние готовность. При завершении своей деятельности процесс из состояния исполнение попадает в состояние закончил исполнение.

В конкретных операционных системах состояния процесса могут быть еще более детализированы, могут появиться некоторые новые варианты переходов из одного состояния в другое. Так, например, модель состояний процессов для операционной системы Windows NT содержит 7 различных состояний, а для операционной системы Unix – 9. Тем не менее так или иначе, все операционные системы подчиняются изложенной выше модели.
