Возможность преждевременного выхода из строя дорогостоящего аккумулятора вынуждает автолюбителя тщательно следить за работой реле-регулятора напряжения и состоянием бортовой электросети автомобиля. Напряжение в ней не должно отличаться более ±3% от оптимальной величины, которая определяется для данных условий эксплуатации аккумуляторной батареи и зависит от климатической зоны, места установки аккумулятора и его технического состояния, режима эксплуатации автомобиля. Чем точнее будет поддерживаться оптимальное напряжение при подзарядке аккумуляторной батареи, тем дольше она прослужит.

Большое значение имеет правильная работа автомобильного генератора. При повышении напряжения генератора выше оптимального на 10—12% (около 0,15 В) срок службы аккумуляторной батареи и электроламп сокращается в 2—2,5 раза.

Чтобы точно выполнять все необходимые регулировки, нужен специальный вольтметр, измеряющий напряжение в диапазоне 13—15 В с точностью до 0,1 В. Купить такой прибор трудной но изготовить подобный с растянутой в диапазоне 10—15 В шкалой смогут многие. Повышенная точность измерений, линейная шкала во всем диапазоне измерений, отсутствие собственного источника питания, повышенная надежность (за счет предусмотренных в устройстве элементов защиты, не влияющих на точность измерений), возможность регулирования зоны «растяжки» шкалы — отличительные особенности данного прибора. Выполнен он на базе операционного усилителя и представляет собой измеритель разности напряжений.

Питается вольтметр непосредственно от объекта измерения. Начальное смещение, относительно которого производится измерение, устанавливается сопротивлением цепочки резисторов R3, R4 (см. принципиальную схему), а величина обратной связи (определяющая коэффициент усиления ОУ DA1 и, соответственно, степень «растяжки» диапазона) задается сопротивлением цепочки резисторов R5, R6.

   Принципиальная схема вольтметра.

Источник опорного напряжения на стабилитроне VD3 обеспечивает также смещение потенциала на неинвертирующем входе DA на величину, равную приблизительно половине измеряемого падения напряжения, что необходимо для работы ОУ с одно-полярным питанием.


Сопротивление резистора R7 зависит от чувствительности микроамперметра РА и величины максимального выходного напряжения операционного усилителя относительно катода стабилитрона VD3.

Диоды VD1, VD2 обеспечивают защиту ОУ, a VD4, VD5 — микроамперметра от перегрузки по току. VD1 запрещает прохождение тока отрицательной полярности через резистор R1 и.операционный усилитель. Возможно прохождение тока через стабилитрон VD3, смещенный в прямом направлении, диод VD2 и резисторы R2—R4. Тем самым между входами DA (выводы 3,2) установится разность потенциалов не более 0,7 В. Аналогичное падение напряжения будет на выводе 3 относительно вывода 4 ОУ.

Таким образом обеспечивается надежная защита ОУ от ошибки при подключении полярности.

В вольтметре применены постоянные резисторы типа МЛТ, в качестве подстроеч-ных желательно использовать многооборт-ные типа СП5-2, СП5-3, СП5-14.

Допустимо использовать и другие типы ОУ, например, К140УД7 или К140УД1А, К553УД1 с соответствующими цепями коррекции.

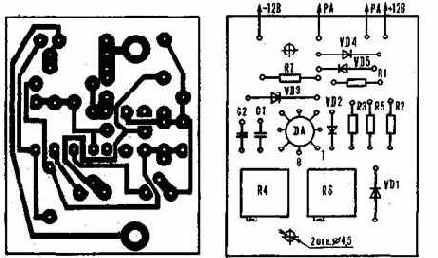

Печатная плата прибора со схемой расположения элементов.

Диоды — любые маломощные кремниевые. Стабилитрон КС147А можно заменить на КС156А, но, вероятно, тогда ухудшится температурная стабильность вольтметра и потребуется уточнить номиналы резисторов R1—R3.

Микроамперметр — М906 или М24 с током полного отклонения 50 мкА и шкалой, соответствующей выбранной зоне измерения. Возможно применение и других стрелочных приборов с током полного отклонения до 1 мА, но в этом случае необходимо подобрать величину резистора R5, исходя из выбранного значения падения напряжения на нем (около 1,5 В).

Технические характеристики вольтметра

Диапазон измеряемых напряжений, В от 10 до 15

Достижимая погрешность измерений при температуре 20±5°С, не хуже, % 0,5

Дискретность, В 0,05

Входное сопротивление, не менее, кОм 0,75

Диапазон рабочих температур, °С, от —10 до +35

Габариты (с микроамперметром М906), мм 65X105X120

Можно также использовать авометр в режиме микроамперметра.


Тогда данное устройство будет выполнено в виде приставки к тестеру.

При отсутствии дефектных элементов и ошибок в монтаже налаживание вольтметра сводится к его калибровке. Данную операцию выполняют с помощью регулируемого источника питания с выходным напряжением 9—16 В и образцового вольтметра, желательно цифрового, например В7-16, ФЗО, ВР-П.

Подстроечные резисторы устанавливают в среднее положение и на вход вольтметра подают напряжение 12—13 В, контролируя его по образцовому прибору. Стрелка налаживаемого вольтметра должна отклониться от нулевого значения. Затем на выходе источника питания устанавливают напряжение 10 В (±0,05 В) и резистором R4 переводят стрелку вольтметра на нулевое деление шкалы. После чего, увеличив измеряемое напряжение до 15 ± 0,05 В, резистором R6 устанавливают стрелку на конечное деление шкалы. Повторив указанные операции для 10 В и 15 В, добиваются наиболее точной настройки вольтметра в рабочем диапазоне 13—14,5 В.

Во время налаживания реле-регулятора напряжение измеряют непосредственно на клеммах аккумулятора.

На рисунке приведена печатная плата со схемой расположения элементов. Плата устанавливается на контактные болты микроамперметра М906 и помещается вместе с ним в коробку.



В. БАКАНОВ,

Э. КАЧАНОВ,

г. Черновцы

«Моделист-Конструктор» 12 1990
