НИЗКОЧАСТОТНЫЙ ИЗМЕРИТЕЛЬ АЧХ.

Прибор представляет собой синусоидальный генератор звуковой частоты с ручной и автоматической ее перестройкой в пределах двух поддиапазонов: 40...1000 Гц и 1...25 кГц. Генератор позволяет наблюдать АЧХ исследуемого устройства непосредственно на экране осциллографа (например, Н313, С1-94 и т. п.). Это значительно упрощает и делает наглядным процесс настройки магнитофонов, контроль АЧХ различных низкочастотных фильтров, регуляторов тембра и других устройств.

В режиме автоматической перестройки частоты генератор циклически, с периодом около 100 мс, вырабатывает синусоидальный сигнал, частота которого линейно и непрерывно увеличивается (сканирует) от нижней (fн) до верхней частоты (fв) выбранного поддиапазона. Циклы сканирования разделены между собой паузами длительностью около

10 мс, в течение которых на выходе генератора сигнал отсутствует. Эти паузы предназначены для синхронизации развертки осциллографа при наблюдении АЧХ.

Прибор позволяет регулировать верхнюю частоту сканирования в пределах 300...1000 Гц на первом поддиапазоне и 8...25 кГц на втором. Выходное напряжение можно регулировать плавно и ступенчато (уменьшать на 20 дБ). Максимальный его уровень, — 0,6 В. В режиме ручной перестройки частоты он работает как обычный ГЗЧ с двумя соответствующими поддиапазонами.

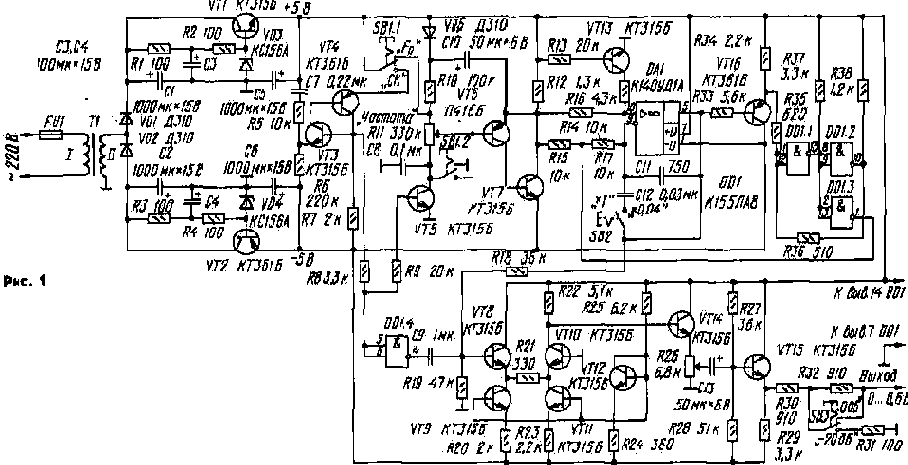

Питается прибор от сети переменного тока напряжением 220 В и потребляет мощность не более 5 Вт. Он не содержит дорогих и дефицитных деталей. Принципиальная схема приведена на рис. 1.

На транзисторах VT1 и VT3 собран стабилизированный источник питания с выходными напряжениями +5 и —5 В.

В режиме автоматической перестройки частоты, когда переключатель SB1 находится в положении “СК”, устройство работает так: транзисторы VT3,

VT4, резисторы R5-R8, логический элемент DD1.4 и конденсатор С7 образуют генератор цикла. Он формирует на резисторе R7 положительные прямоугольные импульсы, длительность которых определяет длительность паузы, а период следования равен циклу сканирования генератора.
