В практике радиолюбителя-конструктора часто появляется потребность в измерении индуктивностей и ёмкостей. Ниже описан прибор, который окажет незаменимую помощь при изготовлении кварцевых фильтров, ДПФ-ов и любых других частотоизбирательных узлов.

Основные характеристики:

  • Диапазон измеряемых индуктивностей 0,02 мкГн - 80 мГн

  • Диапазон измеряемых ёмкостей 0,1 пф - 40 нФ

  • Точность измерения не хуже 5 %

  • Количество разрядов индикатора до 4

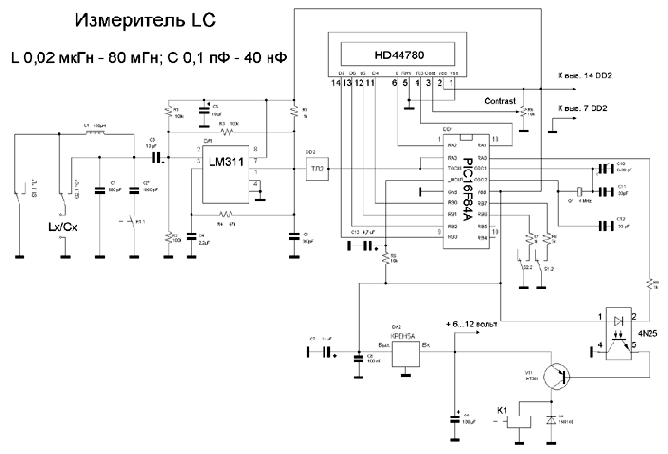

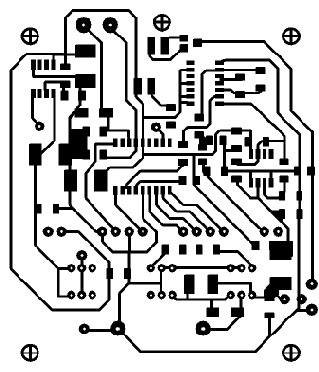

Принцип работы прибора основан на общеизвестной формуле F^2=25330/L*C. В составе прибора есть измерительный генератор на микросхеме DA1 с ёмкостью C1 и индуктивностью L1, коммутируемыми переключателями SA1.1 и SA2.1 в зависимости от вида измерения. Эталонный конденсатор, определяющий точность измерений, включается на время самокалибровки прибора в контур из C1 и L1 при помощи реле K1.

Алгоритм работы с прибором таков:
1
. После включения питания, если кнопки SA1, SA2 находятся в нажатом состоянии, то на индикаторе будет отображено "L" или "C", тем самым подсказывая, какую кнопку необходимо отжать.
2. При отжатых кнопках включается режим самокалибровки прибора, об этом говорит надпись "WAIT", через пару секунд сменяющаяся на "OK". За это время срабатывает реле, включая эталонный конденсатор в общий контур из L1 и C1. Микроконтроллер считывает значения частоты с конденсатором и без него, которые в дальнейшем будут использованы для расчёта точных значений L1 и C1. Измерительные клеммы в это время отключаются от контура и не влияют на измерения.
3. Нажатием на соответствующий переключатель выбирается либо измерение ёмкости, либо индуктивности. Соответственно на индикатор выводится "L=" или "C=". В первом случае, измеряемая ёмкость подключается параллельно C1, во втором - измеряемая индуктивность подключается последовательно L1. Микроконтроллер измеряет значение частоты и вычисляет искомую величину. Предел измерений устанавливается автоматически, а после значения величины указывается её размерность: "pF","nF","uH","mH".
